Przedstawianie danych w postaci wykresu

Typy wykresów

W zależności od charakteru danych i analizowanego problemu należy odpowiednio dobrać typ wykresu do reprezentowania graficznego wykonanej analizy. Na przykład dla pomiarów wielkości fizycznych należy dobierać typ XY (punktowy).

Najczęściej używane typy wykresów to

• kolumnowy- obrazuje zmiany wartości, ułatwia szybkie porównania
• słupkowy- odmiana wykresu kolumnowego
• liniowy- służy do przedstawiania wzrostów i spadków analizowanych danych
• kołowy- ułatwia analizę poszczególnych części względem całości
• XY (punktowy)- służy do rysowania funkcji matematycznych i opracowania wyników doświadczalnych
• pierścieniowy- odmiana wykresu kołowego
• warstwowy- ułatwia analizę zmian wartości w czasie
• stożkowy, cylindryczny, ostrosłupowy- odmiana wykresów słupkowych i kolumnowych w efekcie 3D

Aby wstawić wykres należy zaznaczyć serie danych i wybrać typ wykresu lub wybrać typ wykresu a potem dodać serie danych. Wybór wykresu odbywa się z menu Wstawianie/ Wykresy

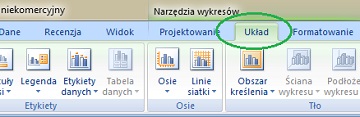

Dodatkowe opcje formatowania wykresy znajdują się na zakładce Układ. Zakładka aktywuje się po kliknięciu w obszarze pola tworzonego wykresu.

Ćwiczenie:

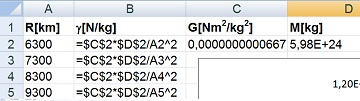

Stosując zależność na natężenie pola grawitacyjnego przedstaw na wykresie γ_(r) zmianę natężenia ziemskiego pola grawitacyjnego. Krok zmian wartości r przyjmij 1000 km. M_z=5,98⋅10²⁴ kg, G=6,67⋅10^-11Nm²/kg², R= 6300 km

Zależność na natężenie pola grawitacyjnego

Otrzymany wykres

Rozwiązanie:

Wykonaj ćwiczenie 17 str. 54 i 18 str. 55
