Sieci komputerowe

Klasa 2. Proponowany czas: 2 lekcje

Dlaczego komputery łączy się w sieć ?

Celem łączenia ze sobą komputerów w sieć komputerową jest wymiana danych oraz zmniejszenia kosztów organizacji pracy. Na zmniejszenie kosztów organizacji pracy między innymi wpływa uzyskanie dostępu do dużych przestrzeni dyskowych, programów i urządzeń zewnętrznych. Na przykład pojedyncza drukarka może służyć kilku połączonym siecią użytkowników.

Wspólne zasoby sieciowe to wszelkiego rodzaju dane i urządzenia, do których uzyskujemy dostęp w obrębie sieci

Korzyści płynące z połączenia komputerów w sieć

Sieciowy system operacyjny zarządza pracą komputerów w sieci. Obecnie popularne systemy sieciowe to Linux, Windows Server, Unix

Podział sieci komputerowej

Podział sieci ze względu na wielkość

Podział sieci ze względu na model funkcjonowania

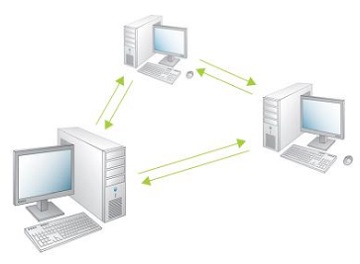

Sieć typu "każdy z każdym" jest najczęściej stosowana w domach i niewielkich firmach. W sieci tego typu pracuje do kilkunastu komputerów. Każdy komputer w organizacji tego typu sieci ma takie same prawa, jest równocześnie serwerem i klientem

sieć typu każdy z każdym
(źródło Informatyka dla szkół ponadpodstawowych Klasa 2 wyd. MiGra)

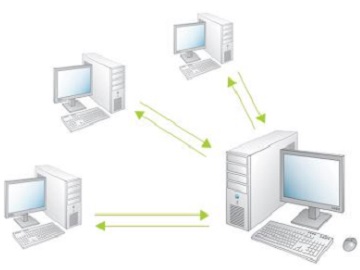

Siec typu "klient- serwer"

siec typu klient- serwer
(źródło Informatyka dla szkół ponadpodstawowych Klasa 2 wyd. MiGra)

W sieci typu "klient-serwer" co najmniej jeden komputer pełni rolę serwera, przez co udostępnia swoje zasoby wielu klientom

Podział sieci ze względu na topologię- układ przestrzenny

W topologii gwiazdy poszczególne komputery są dołączone do jednego centralnego urządzenia switch'a (przełącznika). Każdy klient (komputer roboczy) jest podłączony do urządzenia centralnego (switch'a) osobnym przewodem. Uszkodzenie przewodu nie powoduje awarii całej sieci. Również nie występują problemy z transmisją danych z kilku klientów równocześnie.

Jednostką szybkości przesyłania danych w sieciach komputerowych i telekomunikacji cyfrowej jest liczba megabitów w ciągu sekundy (Mbps)

Podstawy konfiguracji sieci

Warunkiem wpięcia komputera do sieci jest posiadanie karty sieciowej, skonfigurowanie protokołu sieciowego, oprogramowanie klienta sieci i oprogramowanie realizujące usługi sieciowe, z których jednostka będzie korzystać.

Karta sieciowa to karta rozszerzeń umożliwiająca połączenie danego komputera z innymi komputerami. Większość współczesnych komputerów tę kartę ma wbudowana w płytę główną.

Protokół sieciowy tworzy zbiór reguł określających komunikację i kontrolujących poprawność transmisji danych

Klient sieci to oprogramowanie zainstalowane w komputerze roboczym pozwalające korzystać z zasobów sieci

Usługa to określenie funkcji realizowanej przez komputer pracujący w sieci (udostępnianie folderów, plików, drukarek)

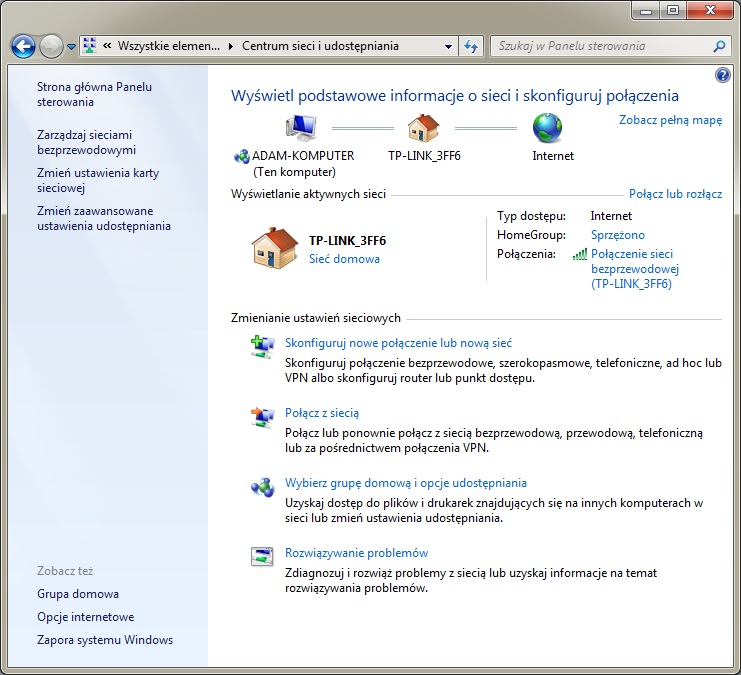

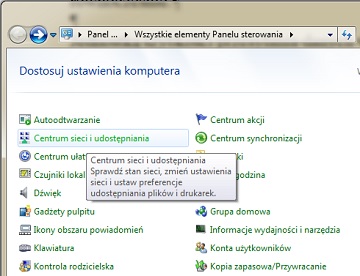

W systemie Windows 7,8 i 8.1 w Panel sterowania/ Centrum sieci i udostępniania można zarządzać dostępem komputera do sieci

panel sterowania Centrum sieci i udostępniania

Przykładowe otwarte okno aplikacji zarządzającej konfiguracją dostępu komputera do sieci

okno aplikacji zarządzającej konfiguracją dostępu komputera do sieci

Protokoły sieciowe

Jednym z najczęściej stosowanym protokołem sieciowym jest protokół TCP/IP. Każdy pracujący w sieci komputer musi mieć adres IP niezależnie czy jest podłączony do sieci rozległej na przykład Internet lub do sieci lokalnej.

Adres IP nadawany jest przez administratora sieci lub przydzielany automatycznie przez serwer DHCP (serwer DHCP często jest elementem routerów wykorzystywanych sieciach domowych). Komputery pracujące w obrębie tej samej sieci nie mogą posiadać takich samych adresów IP.

Obecnie postać adresu IP zapisana jest w formacie liczby 32- bitowej. Dla człowieka adres ten przedstawiany jest w formie zapisu czterech oktetów oddzielonych kropkami

192.168.001.001

W zapisie dziesiętnym wartość pojedynczego oktetu nie może przekraczać liczby 255 (2^8 -1)

Dla danej jednostki komputerowej podłączonej do sieci konfigurację protokołu IP można szybko odczytać po uruchomieniu interpretora poleceń cmd.exe (Windows 7, 8 i 8.1 w wierszu polecenia wpisujemy cmd).

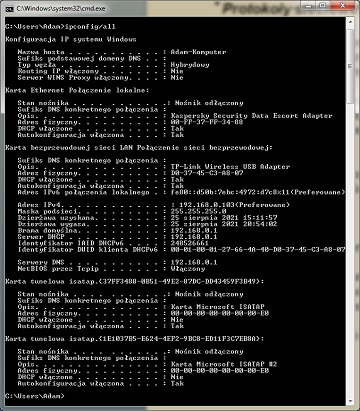

Po uruchomieniu aplikacji cmd.exe w wierszu poleceń należy wpisać polecenie ipconfig/all

ipconfig/all

Identyfikacja sieciowa

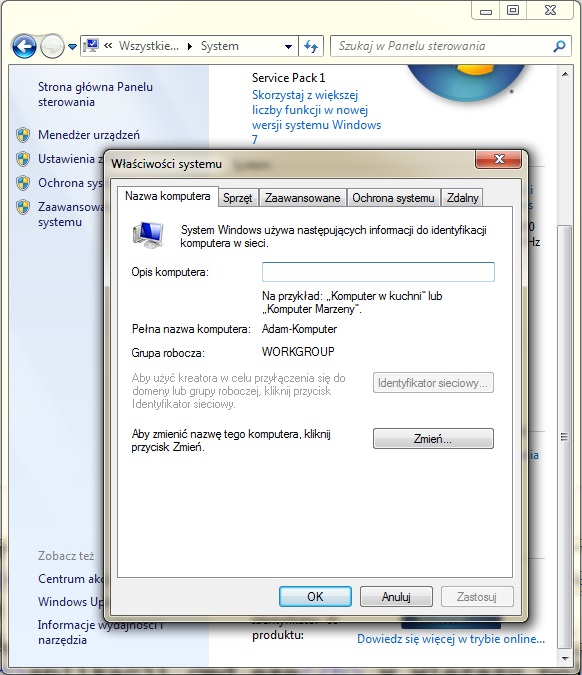

Dla ułatwienia prac administracyjnych lub identyfikacji komputerów w lokalnej sieci przypisuje się Nazwę oraz przydziela Grupę zespołowi komputerów. Na przykład w systemie Windows 7 można to zrobić po wybraniu Panel sterowania/ System/ Zmień ustawienia

identyfikacja sieciowa

Przykładowa budowa sieci

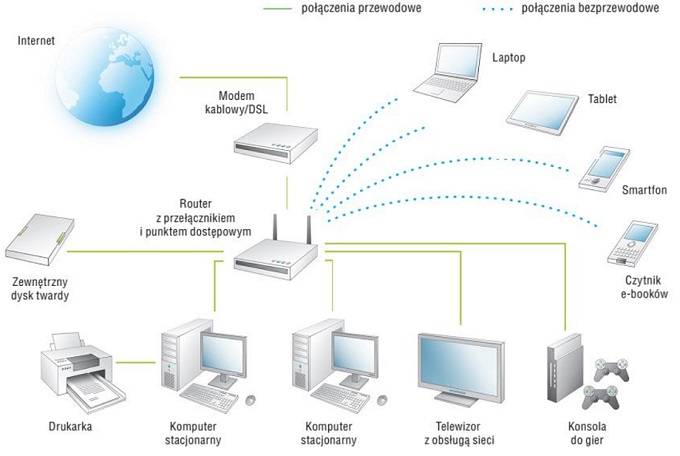

Domowa sieć komputerowa

domowa sieć komputerowa
(źródło Informatyka dla szkół ponadpodstawowych Klasa 2 wyd. MiGra)

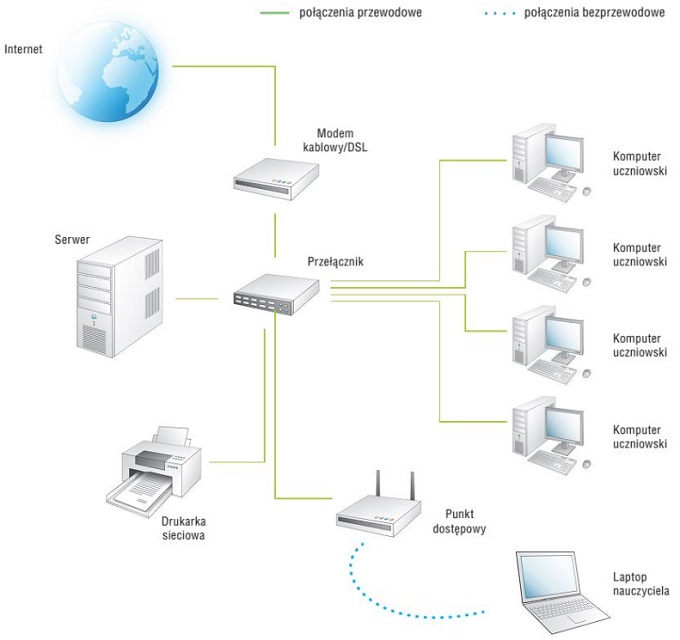

Szkolna sieć komputerowa

szkolna sieć komputerowa
(źródło Informatyka dla szkół ponadpodstawowych Klasa 2 wyd. MiGra)

Podstawy pracy w sieci

Logowanie

Logowanie, jest to proces wprowadzania identyfikatora i hasła użytkownika rozpoczynającego pracę w sieci. Identyfikator i hasło początkowe jest nadawane przez osobę zarządzającą siecią

Udostępnianie zasobów

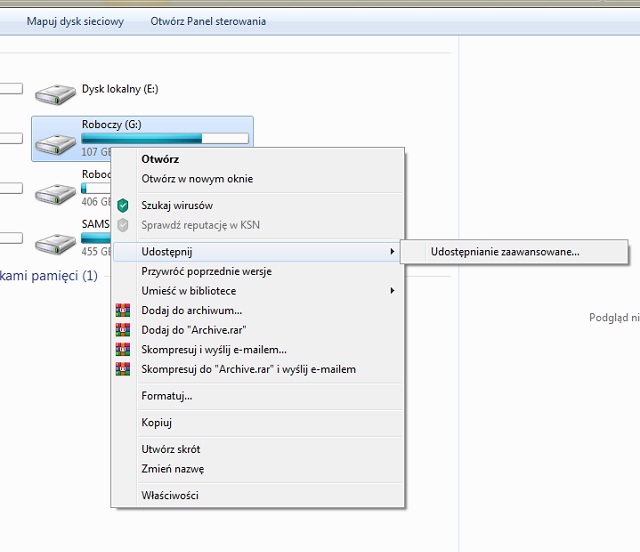

Funkcjonalność sieci zwiększa się poprzez umożliwienie dostępu do zasobów innych komputerów. Na przykład w Windows 7 po wskazaniu ikony dysku lub folderu z menu prawego klawisza myszki wybieramy funkcję Udostępnij

udostępnianie zasobów

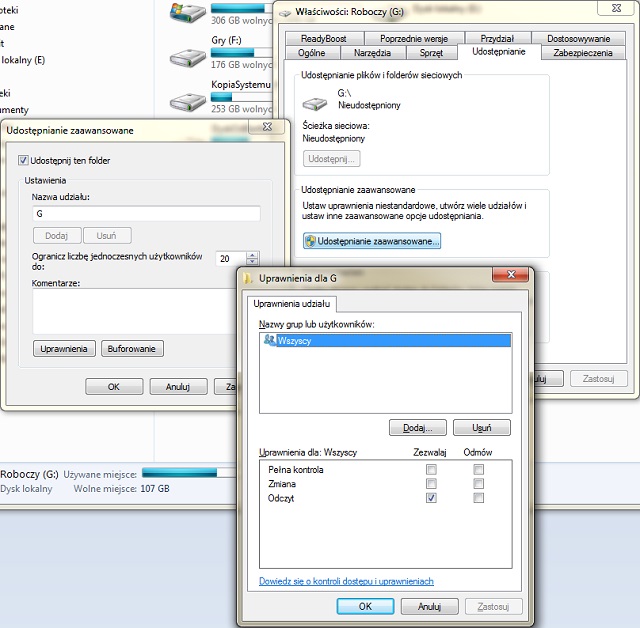

Warunki udostępniania można określić w opcji Udostępnianie zaawansowane

udostępnianie zaawansowane

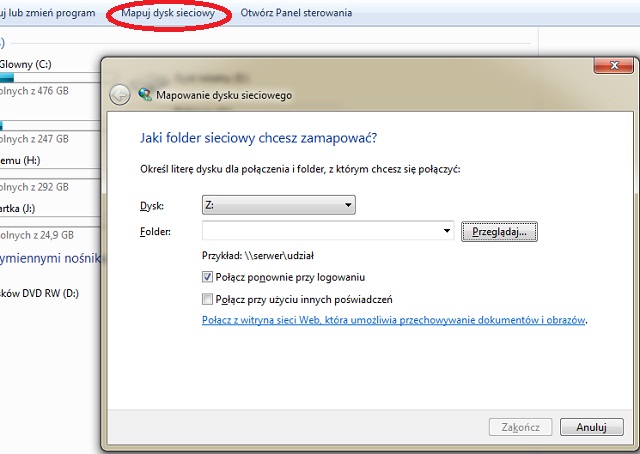

Mapowanie zasobów

Mapowanie zasobów jest przyporządkowaniem oznaczenia dysku komputera lokalnego wybranemu zasobowi na zdalnym komputerze. Mapowanie ułatwia (przyspiesza) dostęp do zasobu.

mapowanie zasobów
