Opracowywanie grafiki rastrowej

Proponowany czas: 1 lekcja

Rodzaj grafiki

Podział grafiki komputerowej ze względu na sposób tworzenia to grafika rastrowa, zwana również grafiką bitmapową oraz grafika wektorowa.

Grafika rastrowa składa się z wielu pojedynczych punktów (pikseli). Każdy punkt ma własną barwę, która nie zależy od sąsiednich pikseli. Na rozmiar pliku z tak utworzoną grafiką ma wpływ sposób kodowania danych każdego pojedynczego piksela. Wadą grafiki rastrowej jest utrata jakości obrazu przy skalowaniu oraz duży rozmiar tych plików.

Grafika wektorowa jest obrazem zdefiniowanym matematycznie przez zbiór obiektów geometrycznych takich jak odcinków, okręgów, wielokątów i krzywych. Każdy z obiektów ma przypisany rozmiar, położenie względem innych obiektów, kolor linii, grubość linii, wypełnienie. Zaletom tego typu grafiki, jest brak utraty jakości przy skalowaniu, stąd ma zastosowanie przy tworzeniu rysunków technicznych. Ten typ grafiki ni nadaje się do zapisu fotografii

Formaty plików graficznych

Popularnym formatem zapisu grafiki rastrowej jest format RGB oraz RGBA, gdzie R to składowa koloru czerwonego, G koloru zielonego, B koloru niebieskiego, A ty składowa przezroczystości. Na każdą składową może przypadać maksymalnie 28 możliwości. Co w sumarycznej ilości kolorów daje 224 kolorów (ponad 16 milionów) oraz 28 (256) możliwości skali przezroczystości.

Przykładowa paleta barw w programie GIMP

paleta barw w programie GIMP

Podział grafiki komputerowej ze względu na sposób reprezentowania danych obrazu

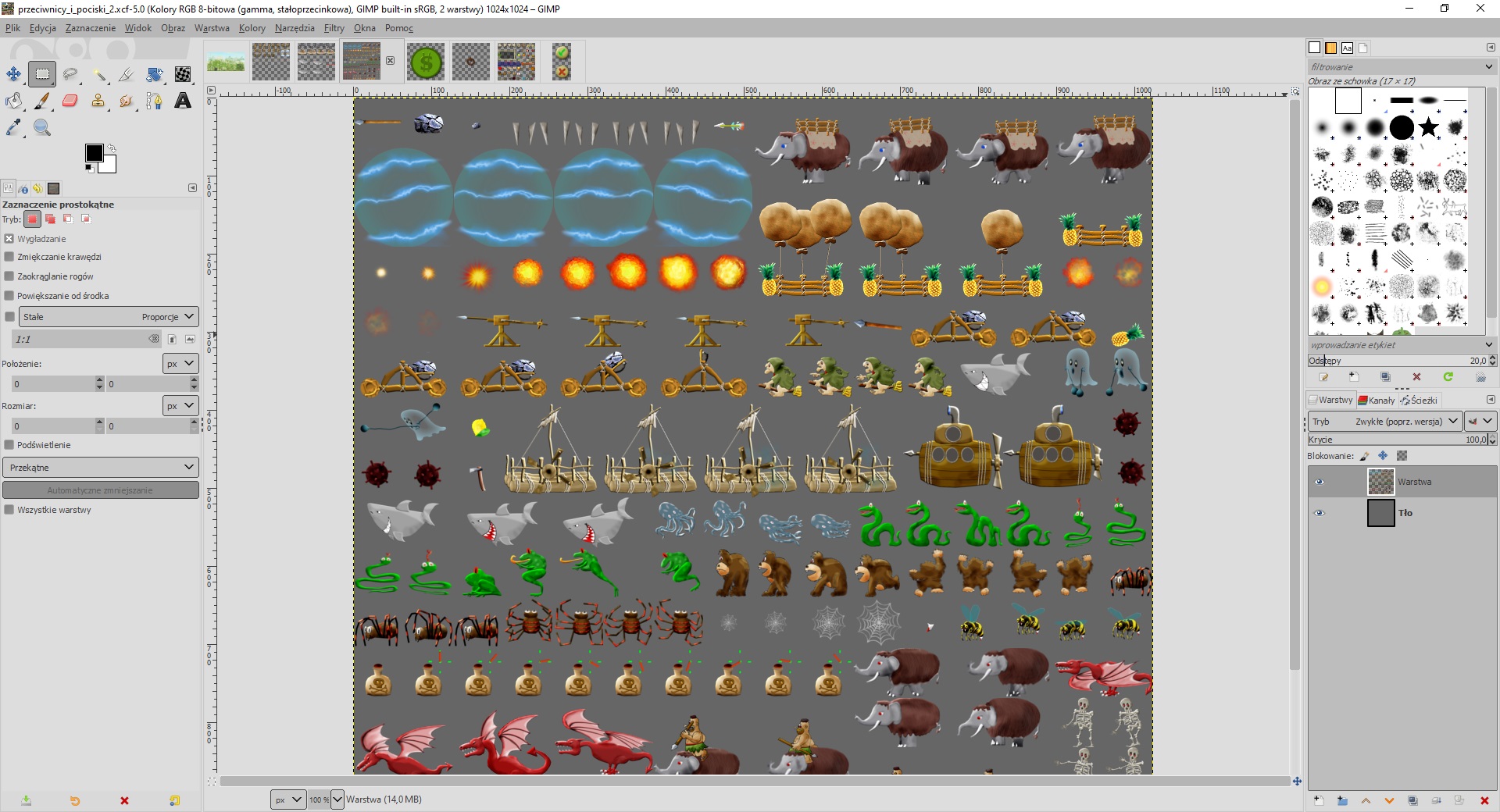

Grafika dwuwymiarowa (2D), to płaskie obrazy reprezentujące dwuwymiarowe obiekty. Przykład obrazu 2D tworzonego w programie GIMP

grafika dwuwymiarowa (2D)

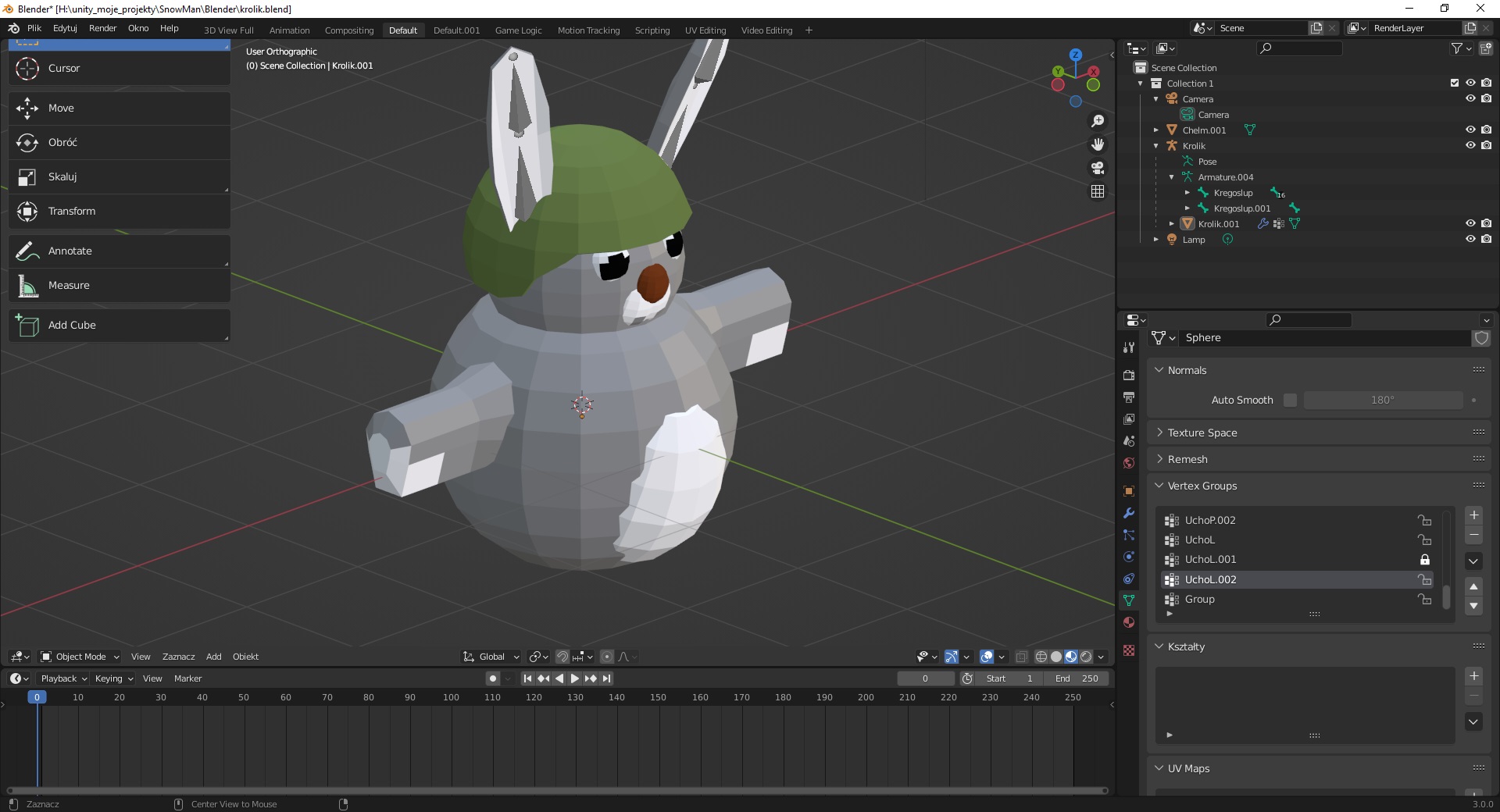

Grafika trójwymiarowa (3D), to płaskie obrazy reprezentujące trójwymiarowe obiekty przestrzenne. Przykład obrazu 3D tworzonego w darmowym programie do grafiki trójwymiarowej- Blender

grafika trójwymiarowa (3D)

Formaty plików graficznych

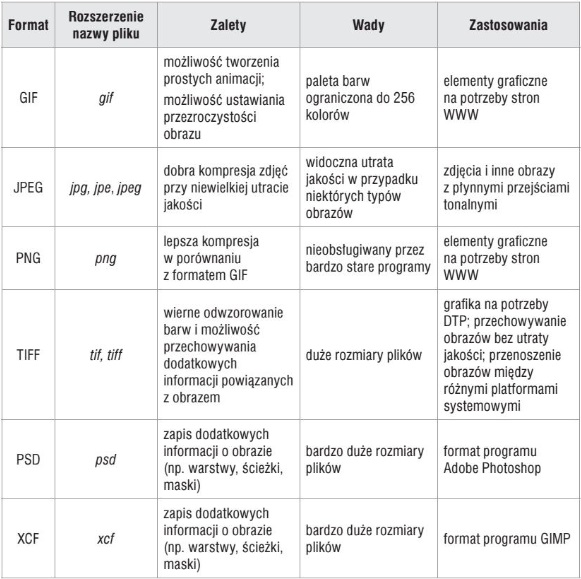

Przykłady popularnych formatów graficznych

przykłady popularnych formatów graficznych
(źródło Informatyka dla szkół ponadpodstawowych Klasa 1 wyd. MiGra)

Ten sam obraz zapisany w różnych formatach będzie mieć inny rozmiar na dysku. Wszystko zależy od algorytmu kompresowania danych poszczególnych pikseli obrazu graficznego.

Programy konwersji grafiki

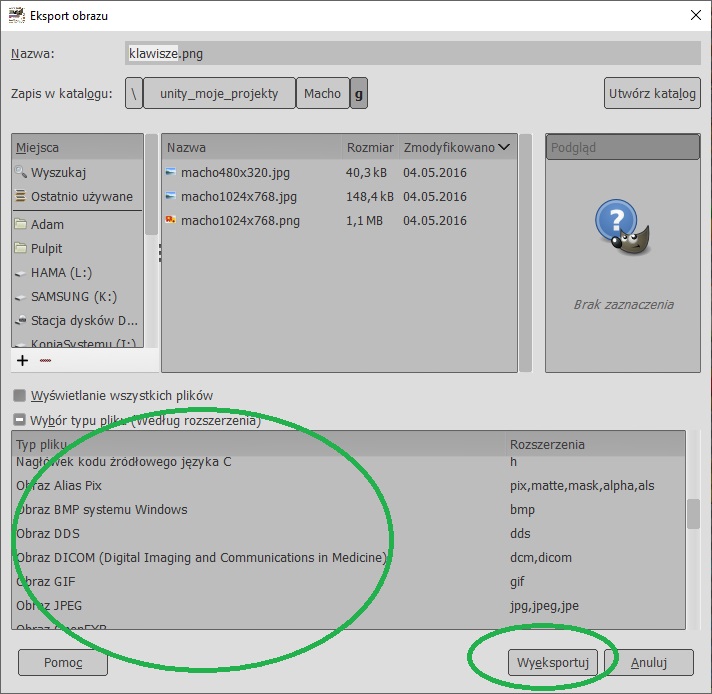

Już w momencie tworzenia grafiki istnieje możliwość wyeksportowania pliku do wybranego formatu graficznego. Przykładowe okno eksportu grafiki w programie GIMP

wyeksportowania pliku do wybranego formatu graficznego

Dla już istniejącego pliku graficznego mamy możliwości przekonwertowania z jednego formatu na inny format. Na przykład można wykorzystać darmowe konwertery grafiki dostępne poprzez stronę www.

darmowe konwertery grafiki

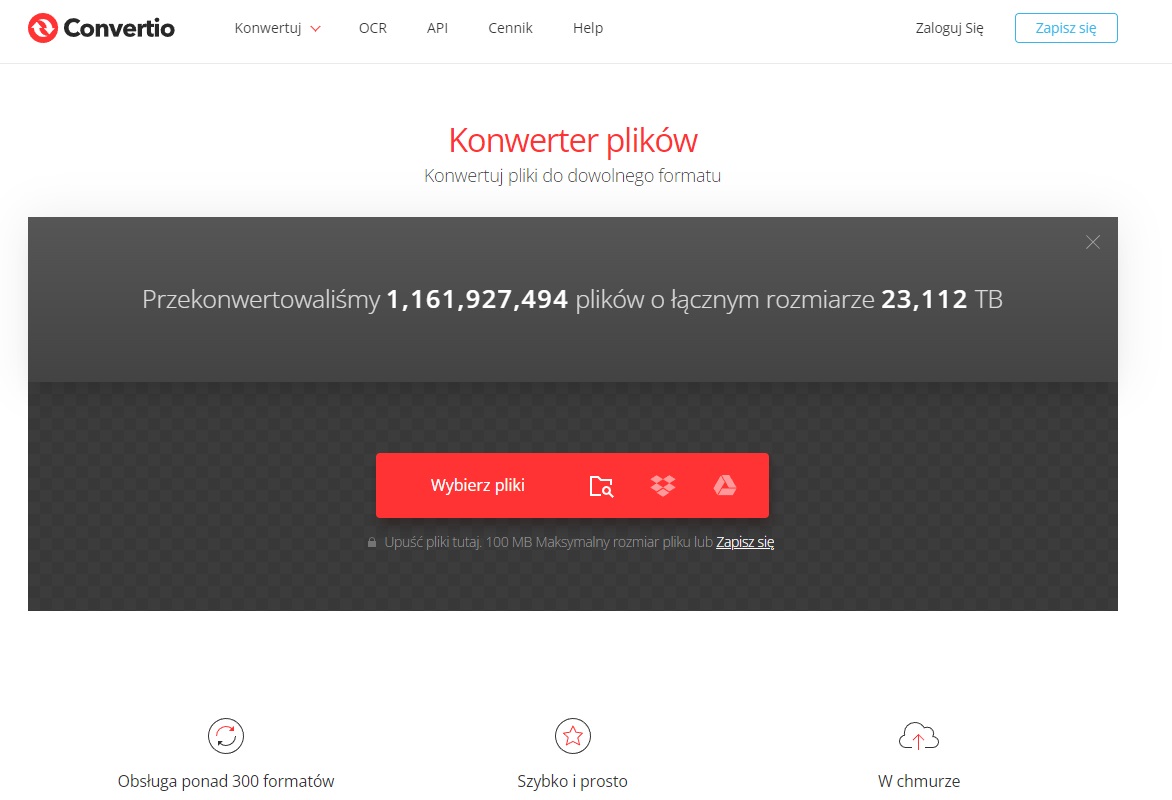

Zrzut ekranu z uruchomioną aplikacją Convertio (zobacz)

Wykonaj ćwiczenie 1 str. 66 z podręcznika
