Wybrane zadanie: zad. 4 strona 47.
Cytat:

Na wykresie przedstawiono zależność natężenia od napięcia dla dwóch diod...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.


Fizyka Podręcznik Zbiór zadań szkoła podstawowa ...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era (zamów podręcznik/ zbiór)

Rozwiązanie wybranego zadania:

Kliknij aby zobaczyć inne rozwiązania

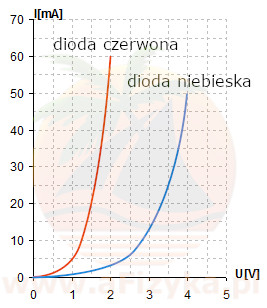

Wykres do zadania

Na wykresie przedstawiono zależność natężenia od napięcia dla dwóch diod LED

Skorzystamy z prawa Ohma i obliczymy opory obu diod przy napięciu 1,5 V. Odpowiednie dane odczytamy z wykresu

z prawa Ohma i obliczymy opory obu diod

Opór diody niebieskiej przy napięciu 1,5 V jest większy od oporu diody czerwonej, czyli zdanie pierwsze jest fałszywe

Obliczamy moc wydzieloną na obu diodach przy napięciu 1,5 V. Skorzystamy ze wzoru na moc urządzenia elektrycznego. Odpowiednie dane odczytamy z wykresu.

Obliczamy moc wydzieloną na obu diodach przy napięciu 1,5 V

Moc diody czerwonej jest większa od mocy diody niebieskiej, czyli zdanie drugie jest prawdziwe.

Przy napięciu 1,5 V opór elektryczny niebieskiej diody jest mniejszy niż opór czerwonejF
Przy napięciu 1,5 V większa moc jest pobierana przez czerwoną diodęP
