Wybrane zadanie: zad. 8 strona 43.
Cytat:

Oblicz wartość natężenia prądu I2, I3 oraz napięcie...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.


Fizyka Podręcznik Zbiór zadań szkoła podstawowa ...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era (zamów podręcznik/ zbiór)

Rozwiązanie wybranego zadania:

Kliknij aby zobaczyć inne rozwiązania

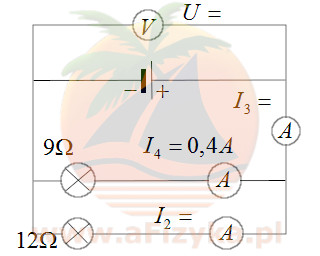

Schemat obwodu

Oblicz wartość natężenia prądu

Obliczamy napięcie na zaciskach baterii.

Wskazówka: Z właściwości połączenia równoległego wynika, że na każdym elemencie połączonego równolegle z innym elementem jest ta sama wartość napięcia elektrycznego. W tym przypadku jednakowe napięcie, będzie w obwodzie obu żarówek oraz zaciskach baterii. Amperomierze są o bardzo małym oporze, więc spadki napięcia na ich zaciskach są do zaniedbania (traktujemy je jako idealne mierniki o zerowym oporze elektrycznym)

Skorzystamy z prawa Ohma

z prawa Ohma

Odp. Napięcie na baterii wynosi 3,6 V

Obliczamy natężenie prądu I2. Skorzystamy z powyższej wskazówki oraz obliczonego napięcia na baterii

Obliczamy natężenie prądu

Odp. Natężenie prądu I2=0,3 A

Obliczamy natężenie prądu I3. Z I prawa Kirchhoffa wiemy, że suma prądów wpływających do węzła sieci jest równa sumie prądów wypływających z węzła sieci. Zapiszemy to poniższym wzorem

Z I prawa Kirchhoffa

Odp. Szukane natężenie prądu I3=0,7 A.
