Wybrane zadanie: zad. 6 strona 42.
Cytat:

Przeanalizuj ...i oblicz: a) opór zastępczy układu żarówek...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.


Fizyka Podręcznik Zbiór zadań szkoła podstawowa ...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era (zamów podręcznik/ zbiór)

Rozwiązanie wybranego zadania:

Kliknij aby zobaczyć inne rozwiązania

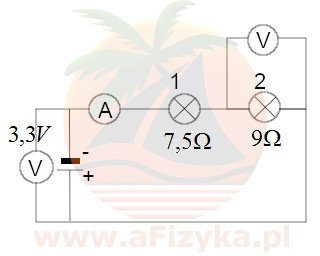

Schemat obwodu

oblicz opór zastępczy układu żarówek

a) Obliczamy opór zastępczy żarówek

Wskazówka: Żarówki są ze sobą połączone szeregowo. Skorzystamy ze wzoru na opór zastępczy połączenia szeregowego

Obliczamy opór zastępczy żarówek

Opory żarówek podstawiamy do wspomnianego wzoru i obliczamy szukaną wartość oporu zastępczego

Opory żarówek podstawiamy

Odp. Opór zastępczy żarówek wynosi 16,5 Ω

b) Obliczamy wartość natężenia prądu płynącego przez każdą z żarówek

Wskazówka: Cechą połączenia szeregowego jest między innymi to, że wartość natężenia prądu przepływającego przez elementy tego połączenia jest takie same. Ponadto na tym schemacie będzie to również wskazanie amperomierza

natężenie prądu płynącego przez każdą z żarówek

Skorzystamy ze wzoru na prawo Ohma, z którego po przekształceniu obliczymy wartość natężenia prądu w obwodzie, które dla tego przypadku jest jednocześnie natężeniem prądu przepływającego przez obie żarówki.

ze wzoru na prawo Ohma

Odp. Przez każda z żarówek płynie prąd o natężeniu 0,2 A

c) Obliczamy napięcie na żarówce 2

Wskazówka: Skorzystamy z prawa Ohma, z którego po przekształceniu obliczymy szukaną wartość napięcia na żarówce 2

napięcie na żarówce 2

Odp. Napięcie na żarówce 2 wynosi 1,8 V.

d) Obliczamy moc na żarówce 2

Wskazówka: Skorzystamy ze wzoru na moc prądu, do którego podstawimy obliczone wartości natężenia prądu i napięcia dotyczące żarówki 2

moc na żarówce 2

Odp. Moc na żarówce 2 wynosi 0,36 W.
