Wybrane zadanie: zad. 9 strona 34.
Cytat:

Przeanalizuj przykład...Na wykresie poniżej przedstawiono zależność natężenia prądu od przyłożonego napięcia dla dwóch oporników...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.


Fizyka Podręcznik Zbiór zadań szkoła podstawowa ...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era (zamów podręcznik/ zbiór)

Rozwiązanie wybranego zadania:

Kliknij aby zobaczyć inne rozwiązania

Wykres do zadania

Przeanalizuj przykład na s. 33

Odp. a) Z wykresu odczytujemy jakie napięcie należy przyłożyć do opornika 1, aby popłynął przez niego prąd o natężeniu 1 mA.

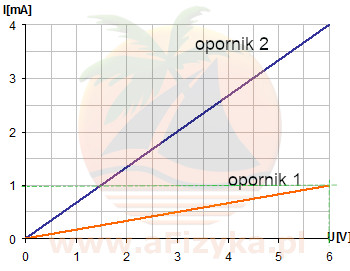

W tym celu na wykresie poprowadzimy linę pomocniczą (patrz rysunek- zielone przerywane linie)

Z wykresu odczytujemy jakie napięcie należy

Aby przez opornik 1 przepływał prąd o natężeniu 1 mA należy przyłożyć do opornika napięcie o wartości 6 V.

Odp. b) Obliczamy opór opornika 1. Odpowiednie dane odczytujemy z wykresu (mamy je już odczytane w podpunkcie a)

Obliczamy opór opornika 1

Obliczamy opór opornika 1- skorzystamy z prawa Ohma

Obliczamy opór opornika 1- skorzystamy z prawa Ohma

Odp. Opór pierwszego opornika wynosi 6000 Ω (6 kΩ)

Odp. c) Odczytujemy z wykresu jakie jest natężenie prądu płynącego przez opornik 2, gdy przyłożymy do niego napięcie 3 V.

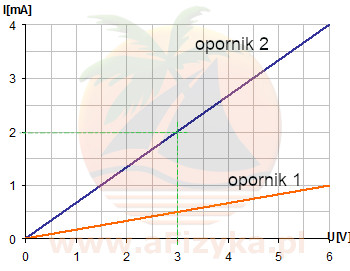

W tym celu na wykresie poprowadzimy linę pomocniczą (patrz rysunek- zielone przerywane linie)

Odczytujemy z wykresu jakie jest natężenie prądu płynącego przez opornik 2

Odp. Po przyłożeniu napięcia 3 V do drugiego opornika, przepływa przez niego prąd o natężeniu 2 mA

Odp. d) Obliczamy opór drugiego opornika. Odpowiednie dane odczytujemy z wykresu (mamy je już odczytane w podpunkcie c)

Obliczamy opór drugiego opornika

Obliczamy opór opornika 2- skorzystamy z prawa Ohma

Obliczamy opór opornika 2- skorzystamy z prawa Ohma

Odp. Opór drugiego opornika wynosi 1500 Ω (1,5 kΩ)
