Cytat:
Filip dysponował tylko jednym miernikiem uniwersalnym, przewodami elektrycznymi...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era
Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.

Rozwiązanie wybranego zadania:
Kliknij aby zobaczyć inne rozwiązania
Wskazówka: Aby wyznaczyć opór elementu obwodu musimy znać napięcie przyłożone do tego elementu oraz wartość natężenia prądu przepływającego przez ten element. W tym przypadku mamy jedno źródło prądu do którego podłączona jest spirala.
Dla takiego podłączenia wartość napięcia na spirali jest taka sama jak na baterii, stąd Filip nie musi posiadać woltomierza. Czyli możemy wykreślać czynności związane z pomiarem napięcia i podłączeniem woltomierza

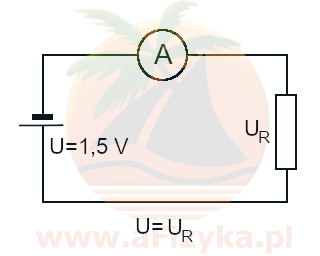

Narysujemy schemat układu

Wymieniamy czynności, które są zbędne lub niepoprawne
- Podłączenie miernika jako amperomierza z samą baterią
- Ustawienie woltomierza na odpowiedni zakres i prawidłowe podłączenie przewodów do miernika
- Podłączenie miernika jako woltomierza równolegle do baterii i grzejnika
- Podłączenie miernika jako amperomierza równolegle do baterii i grzejnika
- Odczytanie i zapisanie wskazania woltomierza
- Podłączenie miernika jako woltomierza szeregowo do baterii i grzejnika
