Cytat:
Przy użyciu zestawu z pracowni fizycznej uczniowie zbudowali...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era
Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.
(zamów podręcznik/ zbiór)
Rozwiązanie wybranego zadania:
Kliknij aby zobaczyć inne rozwiązania
Odp. a) Uzupełniamy tabelę sporządzona przez uczniów
Wskazówka: Wiemy, że opór elektryczny w tej samej temperaturze nie ulega zmianie- jest stały. Wykorzystamy to oraz prawo Ohma, z którego po przekształceniu obliczymy natężenie płynącego przez opornik prądu. Obliczamy opór elektryczny opornika- jest to również odpowiedź do podpunktu c.

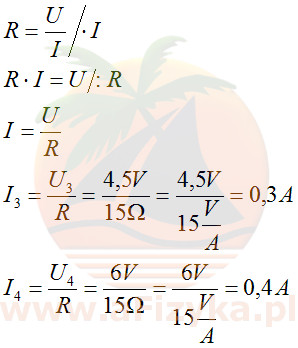

Mamy obliczony opór opornika i możemy teraz obliczyć natężenie prądu dla trzeciego i czwartego pomiaru
Obliczone wartości wpisujemy do tabeli
| Napięcie przyłożone do opornik a[V] | Natężenie prądu płynącego przez opornik [A] |
| 1,5 | 0,1 |
| 3 | 0,2 |
| 4,5 | 0,3 |
| 6 | 0,4 |
Odp. b) Rysujemy wykres zależności natężenia prądu od napięcia
Odp. c) Opór elektryczny obliczyliśmy przy podpunkcie a i wynosi on 15 Ω
