Cytat:
Uzupełnij schemat symbolami amperomierza oraz woltomierza, tak aby można było wyznaczyć opór żarówki...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era
Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.

Rozwiązanie wybranego zadania:
Kliknij aby zobaczyć inne rozwiązania
Wskazówka: Aby wyznaczyć opór elektryczny dowolnego elementu obwodu elektrycznego, należy zmierzyć napięcie na zaciskach tego elementu oraz wartość natężenia przepływającego prądu elektrycznego przez ten element. Następnie z godnie z prawem Ohma dzielimy wartość zmierzonego napięcia przez wartość zmierzonego natężenia prądu.

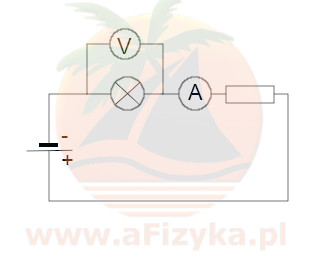

Uzupełniony schemat obwodu elektrycznego

Poprawnie uzupełnione zdanie brzmi (opcja B):
Żeby otrzymać poprawna wartość oporu elektrycznego żarówki, należy uzyskane wyniki wyrazić w jednostkach układu SI (woltach i amperach), a następnie podzielić wskazania woltomierza przez wskazania amperomierza
