Wybrane zadanie: zad. 4 strona 28.
Cytat:

Przeanalizuj schemat obwodu elektrycznego ... Jeżeli włącznik W1...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.


Fizyka Podręcznik Zbiór zadań szkoła podstawowa ...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era (zamów podręcznik/ zbiór)

Rozwiązanie wybranego zadania:

Kliknij aby zobaczyć inne rozwiązania

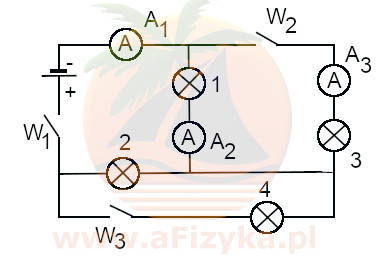

Rysunek do zadania

Przeanalizuj schemat obwodu elektrycznego zamieszczony poniżej

Zadnie 1:

Jeżeli włącznik W1 jest zamknięty, a W2 i W3 są otwarte, to prąd płynie jedynie przez żarówki 1 i 2

jest zdaniem prawdziwym

Zadanie 2:

Jeżeli włącznik W1 i W2 są zamknięte, a W3 jest otwarty, to suma natężeń prądu płynącego przez amperomierze A2 i A 3 jest równa natężeniu prądu płynącego przez amperomierz A1

jest zadaniem prawdziwym ( opisana sytuacja jest zgodna z I prawem Kirchhoffa)

Zdanie 3:

Jeżeli włącznik W1 jest zamknięty, a W2 i W3 są otwarte, to amperomierze A1 i A2 wskazują różne natężenia prądu.

Jest to zdanie fałszywe, ponieważ w tym przypadku oba amperomierze są do siebie podłączone szeregowo poprze żarówkę nr 1 i nie ma żadnych rozgałęzień obwodu- prąd przez każdy amperomierz płynie taki sam

Zadanie 4:

Jeżeli włącznik W2 jest zamknięty, a W1 i W3 otwarte, to amperomierz A2 i A3, wskazują natężenia prądu różne od zera.

jest zdaniem fałszywym, ponieważ taki obwód nie jest zamknięty i w obwodzie nie płynie żaden prąd.

Zadanie 5:

Żeby prąd popłynął we wszystkich żarówkach (1, 2, 3 i 4), konieczne jest zamknięcie wszystkich włączników (W1, W2 i W3).

jest zadaniem prawdziwym
