Rozwiązanie zadania:
Wskazówka: Obliczymy długości każdej z siły przedstawionej na rysunku korzystając z podanej skali (1 kratka, to 1 N; przyjmiemy długość 1 kratki na 0,5 cm). Jeżeli działające siły mają ten sam kierunek, to siłę wypadkową obliczamy według zasady: odejmujemy jedną od drugiej gdy ich zwroty są przeciwne, a dodajemy- gdy ich zwroty są zgodne

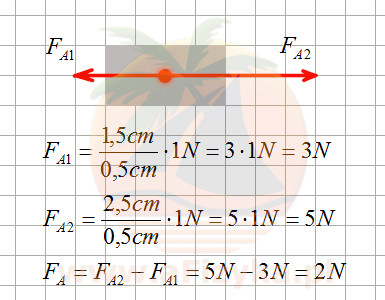

Obliczenia dla przypadku A
![wypadkowa sił](./../g_fpodstawowa/zcNE7-1-16-1.jpg)

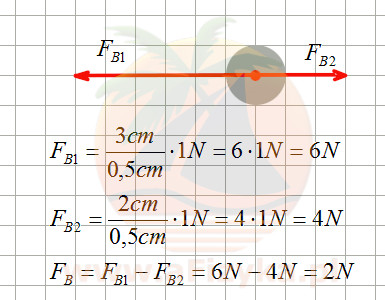

Obliczenia dla przypadku B
![Obliczenia dla przypadku B](./../g_fpodstawowa/zcNE7-1-16-2.jpg)

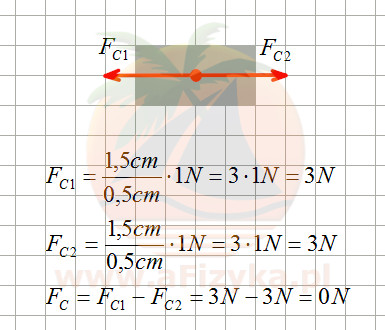

Obliczenia dla przypadku C
![Obliczenia dla przypadku C](./../g_fpodstawowa/zcNE7-1-16-3.jpg)

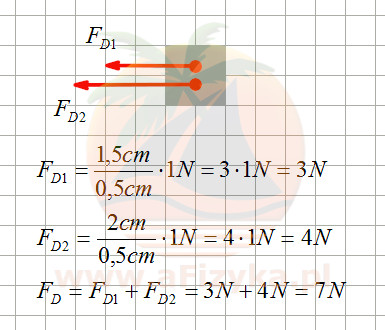

Obliczenia dla przypadku D
![](./../g_fpodstawowa/zcNE7-1-16-4.jpg)
Odp.
Najmniejsza siła wypadkowa działa na ciało na rysunku C, ma ona wartość 0 N (zero niutonów). Natomiast największa siła wypadkowa działa na ciało na rysunku D, ma ona wartość 7 N (siedem niutonów)
