Sprawdź doświadczalnie i napisz, w jaki sposób obok igły magnetycznej kompasu należy ustawić przewód...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era
Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.

Rozwiązanie wybranego zadania:
Kliknij aby zobaczyć inne rozwiązania
Wskazówka: Skorzystamy z reguły prawej dłoni. Obejmujemy prawą dłonią przewodnik w taki sposób aby wychylony kciuk pokazał kierunek przepływu prądu. Palce obejmujące przewodnik wskażą zwrot wirowania pola magnetycznego.

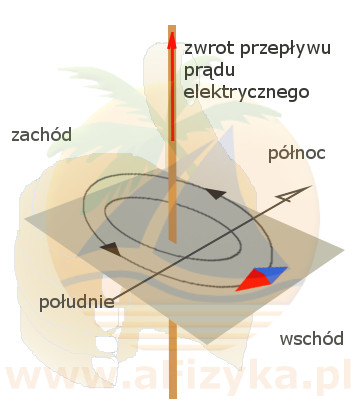

Igła magnetyczna kompasu w sposób naturalny ustawia się na kierunku północ- południe, należy więc tak ją ustawić względem przewodu aby była po stronie wschodniej gdy prąd płynie w pionowo ustawionym przewodzie od dołu do góry, tak jak pokazuje to poniższy rysunek:

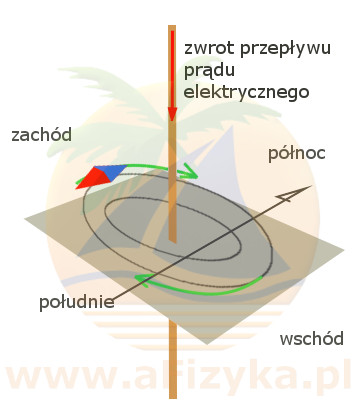

Lub po stronie zachodniej, gdy prąd płynie w pionowo ustawionym przewodzie od góry do dołu, tak jak na poniższym rysunku

W obu tych przypadkach w tych miejscach co ustawiono kompasy pole magnetyczne przewodnika z prądem zgodne jest z wypadkowym polem magnetycznym Ziemi
