Uczniowie chcieli zademonstrować wzajemne oddziaływanie przewodów, przez które płynie...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.

Rozwiązanie wybranego zadania:

Analiza przypadku nr 1:

Zamkniemy włącznik 2, a włączniki 1 i 3 zostają otwarte. Oznacza to, że prąd płynie przez czerwony przewodnik i niebieski. Każdy z tych przewodów wytwarza wokół siebie pole magnetyczne, którym obejmuje sąsiedni przewodnik. Na rysunku przedstawiają to wektory indukcji magnetycznej B. Zwrot siły magnetycznego oddziaływania wyznaczymy z reguły prawej dłoni. Przewodniki będą się przyciągać

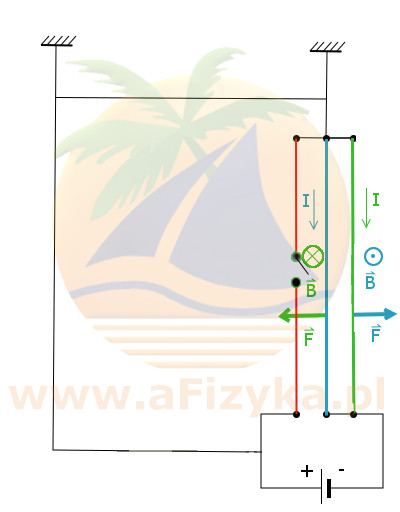

Analiza przypadku nr 2:

Zamkniemy włączniki 1 i 3, a włącznik 2 zostanie otwarty. Oznacza to, że prąd płynie przez zielony przewodnik i niebieski. Każdy z tych przewodów wytwarza wokół siebie pole magnetyczne, którym obejmuje sąsiedni przewodnik. Na rysunku przedstawiają to wektory indukcji magnetycznej B. Zwrot siły magnetycznego oddziaływania wyznaczymy z reguły prawej dłoni. Przewodniki będą się odpychać

Prawidłowo uzupełnione zdanie brzmi:

Jeżeli zamkniemy włącznik 2, a włącznik 1 i 3 pozostawimy otwarte, to przewody czerwony i niebieski będą się przyciągać.

Jeżeli zamkniemy włączniki 1 i 3, a włącznik 2 pozostawimy otwarty, to przewody niebieski i zielony będą się odpychać.
