Uczniowie chcieli sprawdzić, w jaki sposób natężenie prądu zależy od przyłożonego napięcia...Spotkania z fizyką klasa 8 Podręcznik wyd. Nowa Era

Rozwiązanie zadania:

Tabela pomiarów

Odp. a) Obliczamy opór opornika

Wskazówka: Wiemy, że opór opornika się nie zmieniał, co oznacza, że do obliczeń wartości oporu możemy wziąć dowolny zapis pomiarowy. Skorzystamy z danych zapisanych dla ostatniego pomiaru

Obliczamy wartość oporu korzystając z prawa Ohma

Odp. Opór opornika wynosi 20Ω

Odp. b) Obliczamy brakujące wartości natężenia prądu

Wskazówka: Skoro opór elektryczny się nie zmieniał, to po wykorzystaniu wyniku z podpunktu a i przekształconego wzoru z prawa Ohma możemy wyliczyć brakujące dane

Przekształcamy wzór na opór elektryczny wynikający z prawa Ohma, tak aby otrzymać wzór na natężenie prądu

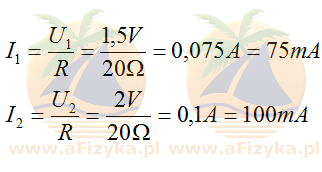

Podstawiamy dane i obliczamy kolejne wartości natężenia prądu

Odp. Brakujące wartości natężenia prądu wynoszą I₁=75mA oraz I₂=100mA

Odp. c

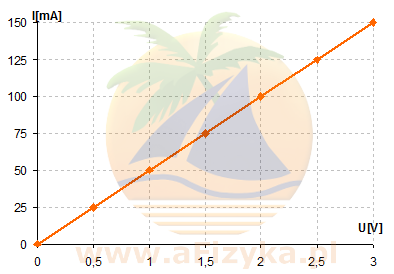

Rysujemy wykres zależności natężenia prądu od przyłożonego napięcia, czyli I(U)

Wskazówka: Oś poziomą tworzą kolejne wartości napięcia, a oś pionową kolejne wartości natężenia prądu

Zauważamy, że wykresem jest półprosta nachylona pod pewnym kątem do osi napięcia (osi poziomej) oraz to, że wartości natężenia prądu wzrastają o tę samą wartość dla jednakowego przyrostu napięcia. Mówimy wtedy, że natężenie prądu jest wprost proporcjonalne do przyłożonego napięcia na końcach przewodnika
