Wyjaśnij, na czym polegają połączenia szeregowe i równoległe. Narysuj...Spotkania z fizyką klasa 8 Podręcznik wyd. Nowa Era

Rozwiązanie zadania: zad. 2 strona 84.

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.


(zamów podręcznik/ zbiór)

Zobacz rozwiązanie wybranego zadania:

Kliknij aby zobaczyć inne rozwiązania

Rozwiązanie zadania:

Odp.

Połączenie szeregowe polega na tym, że elementy tworzące połączenie szeregowe są ze sobą połączone jednym punktem, ustawione w szeregu jeden za drugim. Co oznacza, że przez każdy element tworzący połączenie szeregowe przepływa prąd elektryczny o tym samym natężeniu

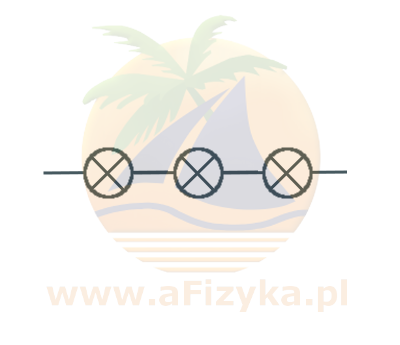

Schemat połączenia szeregowego trzech żarówek

Schemat połączenia szeregowego trzech żarówek

Połączenie równoległe polega na tym, że elementy tworzące połączenie równoległe są ze sobą połączone w dwóch punktach, ustawione do siebie równolegle. Co oznacza, że na końcach tak połączonych elementów panuje to samo napięcie elektryczne

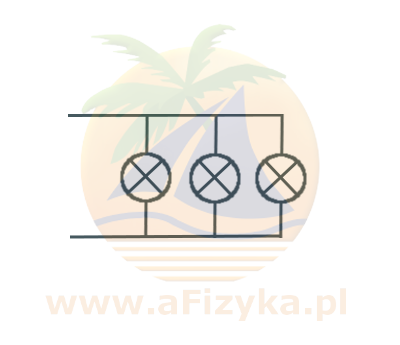

Schemat połączenia równoległego trzech żarówek

Schemat połączenia równoległego trzech żarówek
