zad. 5 strona 91 Cytat:

Cytat: Oblicz opór zastępczy odbiorników połączonych, jak ... Świat Fizyki podręcznik dla uczniów gimnazjum, część 3

Świat Fizyki Podręcznik szkoła podstawowa (zamów podręcznik/ zbiór)

Rozwiązanie zadania:

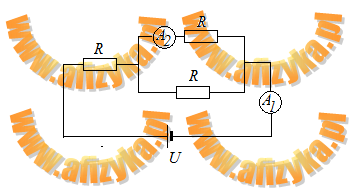

Schemat obwodu



Zapiszemy dane i szukane



Obliczamy natężenie prądu jakie wskazuje amperomierz A1. Na początku obliczymy opór zastępczy całego obwodu. Obliczamy opór zastępczy oporników połączonych równolegle



Teraz nasz obwód możemy zastąpić takim



Opór zastępczy całego obwodu wynosi



Skorzystamy z prawa Ohma i obliczymy wskazania amperomierza A1



Prąd o natężeniu I1=0,5A rozdzieli się na dwie równe części wpływając do węzła połączenia równoległego. Równy podział wynika z tego, że w obu gałęziach są jednakowe opornika. Licząc wskazania amperomierza A2 skorzystamy z I prawa Kirchhoffa



Odp. Opór zastępczy całego obwodu wynosi 30Ω, amperomierz A1 wskazuje natężenie prądu równe 0,5A, a amperomierz A2 wskazuje natężenie prądu równe 0,25A.
