Przyjrzyj się modelom przedstawionym na rysunkach. Pierwszy przedstawia obwód...Świat fizyki podręcznik klasa 8 wyd. WSiP

Rozwiązanie zadania:

Rysunek 1

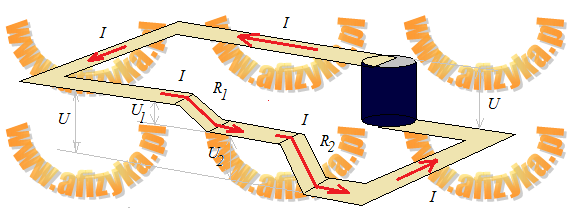

Odp. 1) Rysunek nr 1 przedstawia szeregowe połączenie odbiorników, ponieważ suma napięć U₁ + U₂ jest równa napięciu U na źródle prądu (baterii). Napięcie U₁, to spadek napięcia na oporniku R₁, a napięcie U₂, to spadek napięcia na oporniku R₂

Rysunek 2

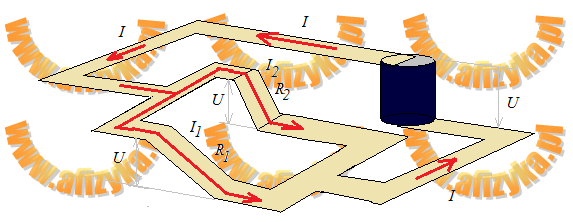

Odp. 2) Rysunek nr 2 przedstawia równoległe połączenie odbiorników, ponieważ spadki napięcia na poszczególnych opornikach U₁ i U₂ są sobie równe, ich wartość jest taka sama jak wartość napięcia na źródle prądu (baterii)
