Wskaż zdania prawdziwe. I. Gdy oba wyłączniki są otwarte, woltomierz...Spotkania z fizyką klasa 8 Podręcznik wyd. Nowa Era

Rozwiązanie zadania:

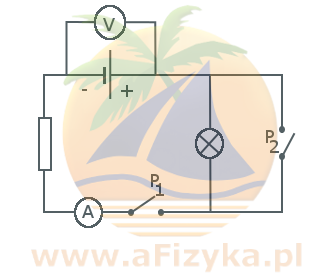

Rysunek obwodu

Odp. Zdania prawdziwe to zdanie II i III

Uzasadnienie odpowiedzi:

Zadnie I: Gdy oba włączniki są otwarte, woltomierz wskazuje zero.
Jest zdaniem fałszywym, ponieważ woltomierz niezależnie od stanu wyłączników P₁ i P₂ zawsze będzie wskazywać wartość napięcia mierzonego na zaciskach baterii

Zdanie II: Gdy włącznik P₂ jest zamknięty, natomiast P₁ otwarty, amperomierz wskazuje zero
Jest zdaniem prawdziwym, ponieważ przy otwartym wyłączniku P₁ przez amperomierz nie będzie przepływać prąd elektryczny. Obwód elektryczny jest otwarty, pomimo zamknięcia wyłącznika P₂

Zdanie III: Gdy wyłączniki P₁ i P₂ są otwarte przez żaden element obwodu nie płynie prąd
Jest zdaniem prawdziwym

Zdanie IV: Gdy oba wyłączniki są zamknięte amperomierz wskazuje zero
Jest zdaniem fałszywym. Amperomierz będzie wskazywać prąd natężenie prądu płynącego przez opornik. Prąd przez żarówkę nie będzie płynąć. Żarówka nie będzie świecić, ponieważ zamknięty jest wyłącznik P₂, a to oznacza, że na zaciskach żarówki jest ten sam potencjał elektryczny, czyli nie ma różnicy napięcia, która powodowałby przepływ elektronów prze włókno żarówki
