Rozwiązanie zadania:
Wskazówka: Siły o takich samych wartościach, działające na to samo ciało wzdłuż tego samego kierunku (tej samej prostej), mające przeciwne zwroty się równoważą (ich wypadkowa wynosi zero niutonów)

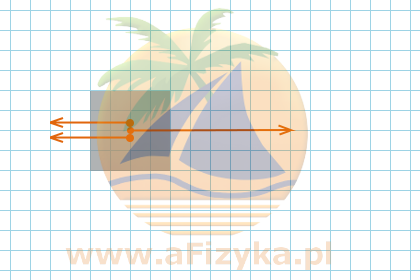

Odp. a) Rysunek do przykładu
W tym przypadku siły działające na ciało się równoważą. Ponieważ suma sił o zwrocie w lewo wynosi osiem jednostek (osiem kratek) równoważona jest ośmioma jednostkami siły zwróconej w prawo.
Siła wypadkowa wynosi zero niutonów.

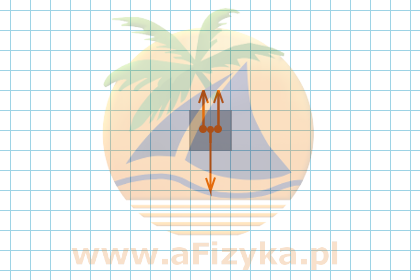

Odp. b) Rysunek do przykładu
W tym przypadku siły działające na ciało się nie równoważą. Ponieważ suma sił o zwrocie w górę wynosi cztery jednostki (cztery kratki) nie jest równoważona siłą zwróconą w dół, której długość wynosi trzy jednostki.
Siła wypadkowa działa pionowo w górę.

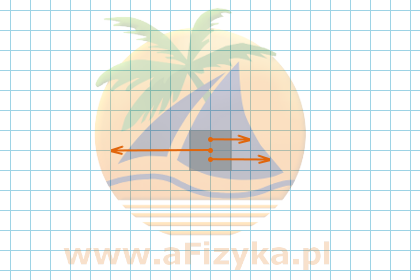

Odp. c) Rysunek do przykładu
W tym przypadku siły działające na ciało się równoważą. Ponieważ suma sił o zwrocie w prawo wynosi pięć jednostek (pięć kratek) równoważona jest pięcioma jednostkami siły zwróconej w lewo.
Siła wypadkowa wynosi zero niutonów.

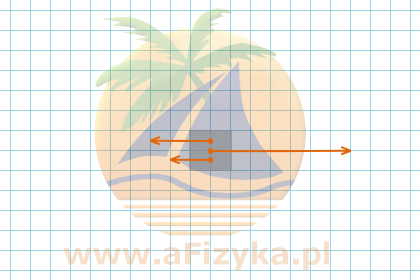

Odp. d) Rysunek do przykładu
W tym przypadku siły działające na ciało się nie równoważą. Ponieważ suma sił o zwrocie w lewo wynosi pięć jednostek (pięć kratek) nie jest równoważona siedmioma jednostkami siły zwróconej w prawo.
Siła wypadkowa działa poziomo w prawo
