Wybrane zadanie:

zad. 4 strona 90 Cytat:

Cytat: W jednym obwodzie znajdują się trzy jednakowe żarówki połączone ... Świat Fizyki podręcznik dla uczniów gimnazjum, część 3

Świat Fizyki Podręcznik szkoła podstawowa (zamów podręcznik/ zbiór)

Rozwiązanie zadania:

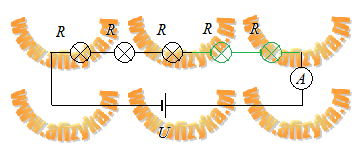

Rys. 1



Po szeregowym dołączeniu dwóch dodatkowych żarówek do obwodu juz zawierającego trzy szeregowo połączone żarówki wskazanie amperomierza ulegnie zmianie w taki sposób ,że będzie on wskazywać mniejszą wartość natężenia prądu. Wynika to z prawa Ohma i właściwości połączenia szeregowego odbiorników energii elektrycznej.



W przypadku trzech żarówek połączonych szeregowo natężenie prądu wskazywane przez amperomierz wynosi



Widzimy, że natężenie dla 5 szeregowo połączonych żarówek jest mniejsze niż w przypadku szeregowego połączenia 3 żarówek.

Rys. 2



Po równoległym dołączeniu dwóch kolejnych żarówek do już równolegle połączonych trzech żarówek wskazania amperomierza zmienia się. Amperomierz będzie wskazywać większe natężenie prądu. Wynika to z prawa Ohma oraz cech połączenia równoległe odbiorników energii elektrycznej. Opór zastępczy takie połączenia zmaleje



Wskazania amperomierza wyrażą sie zależnością wynikająca z prawa Ohma



Dla trzech żarówek opór zastępczy wynosi



Wskazania amperomierza dla trzech równolegle połączonych żarówek określa zależność analogiczna jak dla pięciu żarówek, czyli



Widzimy, że natężenie wskazywane przez amperomierz po równoległym dołączeniu dodatkowych dwóch żarówek jest większe niż dla trzech żarówek
